环境问题是目前威胁人类生存并逐渐成为被人类密切关注的首要命题,其包括温室效应、酸雨、雾霾、臭氧层破坏、物种灭绝等众多方面。导致这些现象的原因离不开现代工业发展中氮氧化物、硫氧化物、碳氧化物等有毒有害气体的排放。其中H2S是一种无色、水溶性的有毒气体,通常来源于污水处理、制革、沥青和天然气等行业,其具有臭鸡蛋气味,对环境有极大的污染。根据美国政府工业卫生家协会,H2S的最高允许值为10ppm。
最近的研究发现,H2S是一种低分子量的信号分子和具有多种生物功能的介质,其能在包括人类等哺乳动物体内产生,适量的H2S可作为血管舒张剂,有效调节心血管活动。因此,检测低浓度的H2S气体对人类安全保护以及身体健康监测是非常重要的。NaBi(MoO4)2气体传感器能够在一定程度上测量低浓度的H2S气体。
为了提高NaBi(MoO4)2气体传感器的响应效率,本课题通过水热法合成NaBi(MoO4)2,比较未掺杂以及RuO2掺杂对NaBi(MoO4)2的H2S气敏性能的影响,并且通过掺杂不同浓度的RuO2,分析最佳掺杂浓度。前期研究结果表明,不同浓度的RuO2掺杂对NaBi(MoO4)2的晶型没有影响,但增加了产物的比表面积,1 wt% Ru-NaBi(MoO4)2具有最大的比表面积,为
18.44 m2
/g。

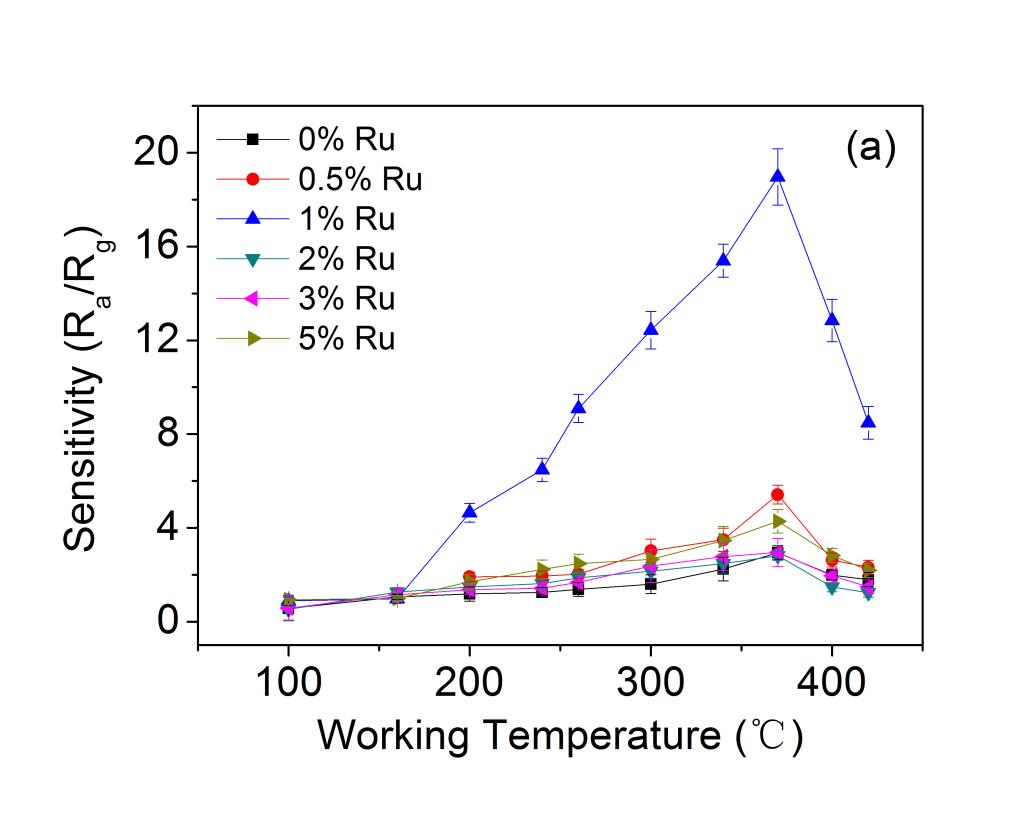

不同浓度RuO2掺杂NaBi(MoO4)2的气敏研究表明,掺杂RuO2浓度为0 wt%、0.5 wt%、1 wt%、2 wt%、3 wt%和5 wt%的气敏元件均表现出很好的H2S灵敏度响应和极佳的稳定性。其中,最佳掺杂浓度为1 wt%,其在最佳工作温度
370
℃

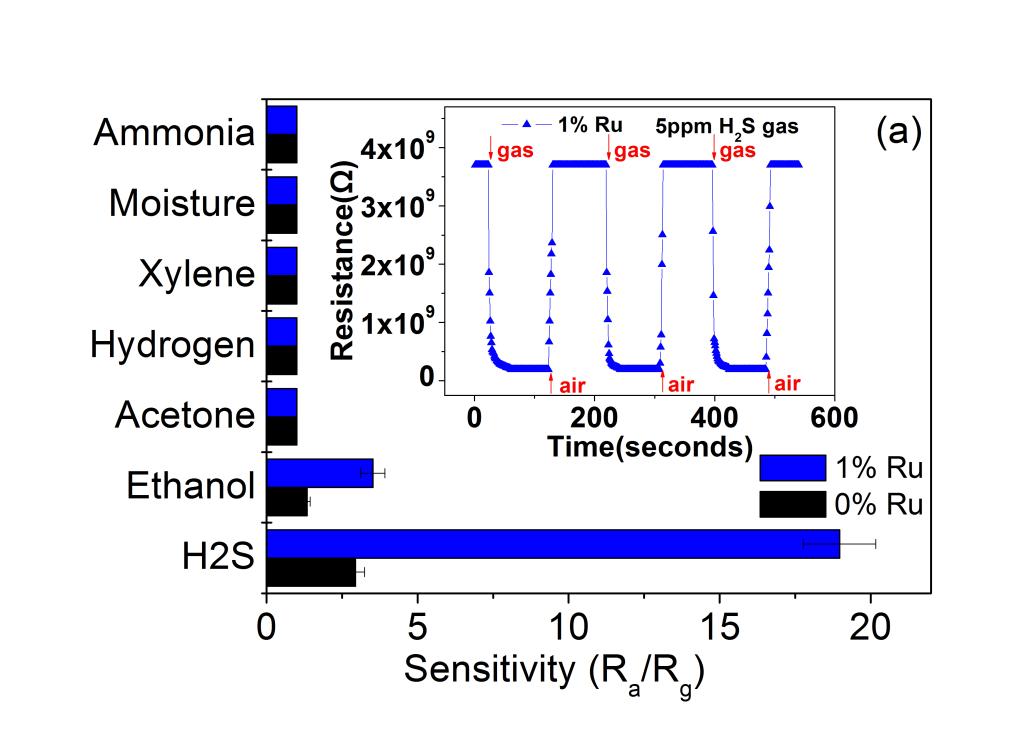

下,对5 ppm的H2S的响应-恢复时间为11 s-4 s,灵敏度为19.0,是未掺杂的NaBi(MoO4)2基气敏元件的6.55倍,且具有优异的低浓度(5 ppm)和高浓度(100 ppm)选择性。
已发表论文:Preparation and hydrogen sulfide gas-sensing performances of RuO2/NaBi(MoO4)2nanoplates,Journal of Alloys and Compounds
